基于AI视觉的异型电子元件检测/组装方案

方案简介

Solution brief

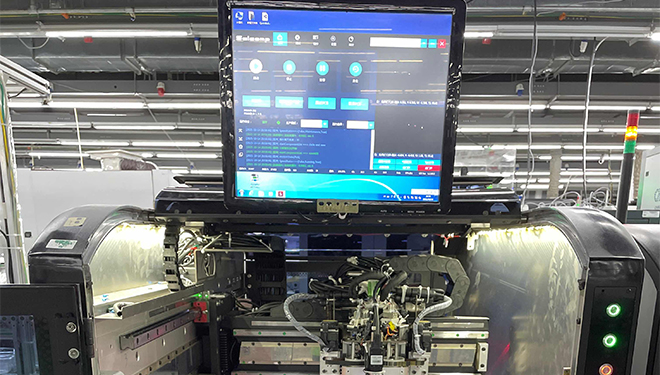

该方案是异型插件机设备的上位机控制程序,主要通过对于程序的编制,实现对于用户不同场景的业务需求,支持常见标准元件(各种电容、电感、电阻、三极管等)以及异型元件(USB、变压器等)的插件。


可以对程序进行开始、停止、暂停、复位等基本程序控制;对于程序的流程等精准分割,精细化设计控制流程;主要分为电路版程序、取件程序、插件程序用于控制流程的设计;并考虑到复杂业务场景,可以实现单轴顺序插件,双轴同板插件,双轴顺序插件等多种插件组合方式;对于元件遮挡问题,可以通过设置路径点绕行;对于某些元件,可以通过飞拍相机拍摄针脚,通过光学识别技术,计算针脚的偏移,并在插件的时候进行补偿。


数据的记录和统计,包含生产的插件、抛料、电路板数据等数据,以及运行、异常、等待等时间数据,并支持各种查询筛选,分析设备运行以及生产情况。

方案功能

Solution function

实现异形电子元件多个角度的外观缺陷检测。视觉引导、精密组装:定位PCB板孔位和电子组件针脚,引导精确插件组装。

方案亮点

Bright spot

基于高速相机和高亮激光光源实现适配多种电子元件的AI缺陷检测和视觉引导定位,从而实现高速、高精度插件组装 。
  • UI层基于WPF框架,界面美观、绘制高效
  • UI、控制、ORM等合理分层,高耦合、低内聚
  • 配置、数据、日志和程序分开,实现程序的机器无关性,升级、移植等运维操作等非常方便
  • 高效的光学算法技术,实现百毫秒内的视觉处理
